一、项目概况:
毕节市恒大慈善医院位于贵州省毕节市大方县,顺德街道办事处白石村杜鹃大道北侧,毗邻县中心,交通便利。
毕节市恒大慈善医院是恒大集团结对帮扶毕节市大方县精准脱贫的众多公共基础设施之一,由综合医疗部,住院部与康复中心组成,用地面积46142.72㎡,总建筑面积40708.18㎡,配置一个百级手术室与7个万级手术室,500个病床位,为当地规模最大,设施最为齐整的医院,可辐射整个毕节市。
二、设计特点:

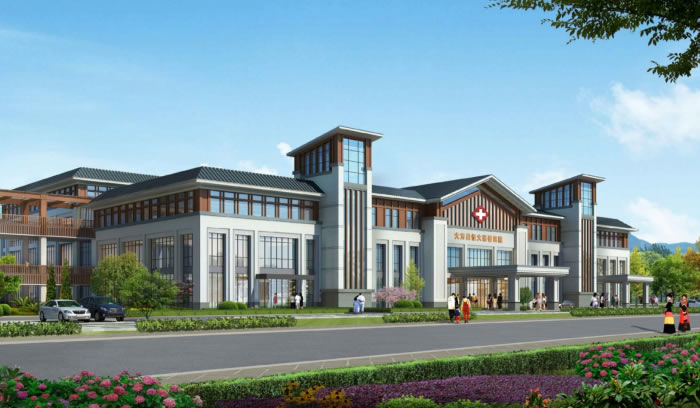

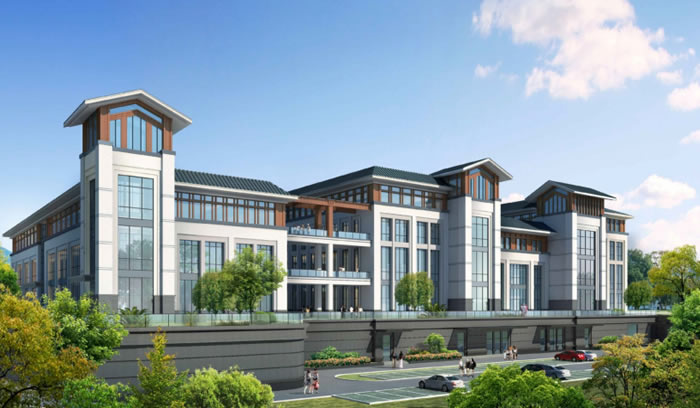

大方县为彝族聚居地,多采用”土掌房“,由于山地地形有限,沿山而建时为了充分利用屋顶空间,采用了平屋顶形式作为晒场及室外空间。慈善医院造型设计中刻意弱化了综合医院的大体量,突出了多个院落形成安定感,同时强调了平直线条的延伸感,与坡屋顶形成层次分明的造型感受。
用现代的做法和材料来表现,立面主要采用石材与真石漆,色彩上以深浅搭配为主,。灰色寓意根植于厚重的山脉之中,大面积的白色增加反射光线的明度,缓解就医人员的压抑感。位于顶层的搭梁棕褐色真石漆象征山中的林木,为整体正大严肃的建筑风格增加了活力。

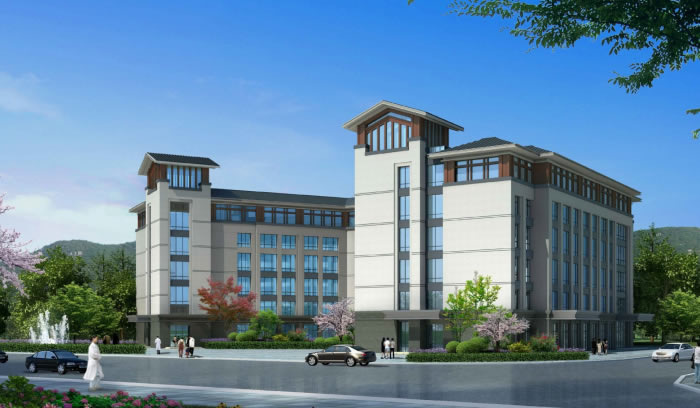

综合楼内部设置中庭消除大体量带来的压抑感,按其形式可分为三类,一类为北侧直通室外的中庭,为最重要的开敞空间,中部为室内中庭,两边设置扶梯,给就医人群以清晰的流线指示,两侧小的四面围合的中庭结合景观小品进行布置,增加了整体空间的趣味性。从综合楼到住院楼,随着人员组成由动至静的转变,院落体量上的的开放性在逐步增强,与病患人员的心理感受直接对应。在有限的空间内包容完整齐全的就医功能,梳理繁杂的就医流线为本项目的宗旨,通过空间组合及表面的材质搭配,尽可能弱化医院建筑“冰冷低沉”的直观感受,融入部分当地建筑元素,弱化“外来”的概念感受,真正与当地人的生活紧密结合起来。
三、主要技术要求和解决的问题:
施工图深化设计中,各专业力求高可靠性、高灵活性;力求低碳、节能、环保的原则,实事求是,技术先进,符合工程设计标准及规范。
1.建筑专业
立面造型元素丰富,材质多元化。表皮较多地使用了白色石材,灰色瓦伦金石材及棕红色铝板。色彩风格与县城新建建筑群融合,同时又有些许当地传统的建筑语言在其中
在建筑施工图深化设计和项目现场实施的过程中,多次往返大方县,与恒大扶贫总工办、大方县卫生和计划生育局沟通,保证各专业协调沟通,反复推敲设计在现场的可实施性,保证建筑效果的完美呈现。
单层平面较大,功能要求可利用空间比较多。建筑内部以一条主要的大通道联系各个功能分区,大量交通体分散在建筑不同角落,流线清晰的同时满足每处通达的便利性,
2.结构专业
结构设计,在符合规范要求和保证施工安全的前提下:
1).选择嵌固端,将2栋楼均嵌固于基顶。在满足结构高度不超限的情况下,也节约了建筑建造成本,提高了经济性;
2).采用机械旋挖桩,局部为人工挖孔桩,缩短了基础施工工期,一定程度上也降低了基础施工成本;
3).上部结构平面布置以单向板为主,经济可行。次梁采用架立筋,节省钢筋用量。
3.暖通专业
由于毕节当地电力资源丰富,且当地计划在2-3年后通天然气,其热水锅炉燃料方式必须兼顾目前用电以及通气后用气,因此经与甲方、政府部分多方讨论即选用电气两用型热水锅炉,除满足资源合理利用外也提高了系统的可靠运行。
项目所有功能房间均设集中空调、空调新风与机械排风,其中各医疗房间(如诊室、放射科等)的空调新风取值为40m³/h人与2次/h取大值,门诊、候诊等区要严格设定其新风、排风风量,以形成房间负压;其中配血室、化验科、肠道感染门诊等均设独立的机械排风,且设置G4粗效过滤器+F7中效过滤器+非过滤式高能粒子医用高效空气消毒器净化后排放;放射科均设四面出风或一面出风嵌入式多联室内机加新风系统, CT,DR等含有放射线的房间,风管管道应采用不小于墙壁当量的屏蔽措施,其排风系统独立设置;检验科(培养间、处理间、收样间、危化库、石蜡制片、冰冻切片、免疫及特染、细胞学及TCT、取材)及产房均设置独立的全新风空调和独立的排风系统,避免回风造成各房间之间的空气污染
4.给排水专业
热水系统:根据当地温度特点和无天然气的自然因素,采用了空气源热泵制备热水。
优点:
1.环保:热泵产品无任何燃烧排放物,制冷剂选用了环保制冷剂R417A,对臭氧层零污染,是较好的环保型产品。
2.运行安全,无需值守:与燃料锅炉相比,运行绝对安全,而且全自动控制,无需人员值守,可节省人员成本。
3.热效率高:产品热效率全年平均在300%以上,而锅炉的热效率不会超过100%。
4.运行费用低:与燃油,燃气锅炉比,全年平均可节70%的能源,加上电价的走低和燃料价格的上涨,运行费用低的优点日益突出。
5.空气原热泵机组设备占地空间小,无需机房。模块式安装,便于增添设备
5.电气专业
强 电:
本工程根据医院建筑特点及当地供电条件因地制宜,选择合理的供电方式,满足医院正常运营的需要。本工程采用两路独立的10kV电源供电,并配备600kW柴油发电机房,其中一级负荷中特别重要的负荷配备UPS电源,满足规范中对电源可靠性的要求。本工程设置电暖锅炉,单独设置变压器对其进行供电,电暖锅炉存在季节性使用需求,当设备停止运行时,变压器停止运行,节能减排。
弱 电:
医院建筑有人员密集、设备密集、信息密集等特点,因此医院的信息网络系统承载了大量的信息内容,因此设有内网、外网、智能化控制网络系统。内网为内部医疗信息专网,包括医疗信息系统、医用影像系统、医疗影像存储及传输系统以及办公自动化系统(含电子病历系统)等。外网包括医院网站、示教网,主要对应远程会诊、远程探视、远程会议等。外网与内网网络及数据互联。智能化控制网用于安防、视频监控、电视、建筑设备监控、信息化应用等弱电系统。
四、综合效益和社会评价:
坚持社会效益、环境效益、经济效益统一的原则,执行“节能、省地、环保”的国策。采取具体措施和作法,满足有关节能设计规范的要求。充分挖掘用地潜力,多利用地下空间,分台处理,合理利用地形高差。采取具体措施和作法,保护环境,实现可持续性发展的战略要求。
坚持适用、安全、经济、美观的原则,做到技术先进,经济合理,形象美观。
项目自竣工以来得当地民众的的广泛好评, 完整的医院配套功能已成为当地生活必不可少的一部分。
